波峰焊是將熔融的液態焊料，借助與泵的作用，在焊料槽液面形成特定形狀的焊料波，插裝了元器件的PCB置與傳送鏈上，經過某特定的角度以及定的浸入深度穿過焊料波峰而實現焊點焊接的過程。
波峰面的表面均被層氧化皮覆蓋，它在沿焊料波的整個長度方向上幾乎都保持靜態，在波峰焊接過程中，PCB接觸到錫波的前沿表面，氧化皮破裂，PCB前面的錫波皸褶地被推向前進，這說明整個氧化皮與PCB以同樣的速度移動波峰焊機焊點成型：當PCB進入波峰面前端時，基板與引腳被加熱，并在未離開波峰面前，整個PCB浸在焊料中，即被焊料所橋聯，但在離開波峰尾端的瞬間，少量的焊料由于潤濕力的作用，粘附在焊盤上，并由于表面張力的原因，會出現以引線為中心收縮小狀態，此時焊料與焊盤間的潤濕力大于兩焊盤間的焊料的內聚力。因此會形成飽滿，圓整的焊點，離開波峰尾部的多余焊料，由于重力的原因，回落到錫鍋中 。

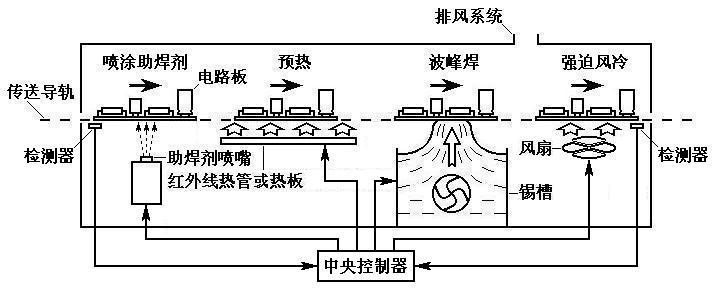

波峰焊工作原理圖
